Hvordan fungerer et batterienergilagringssystem?
Et batterienergilagringssystem (BESS) lades ved å konvertere elektrisitet til likestrøm og lagre det elektrokjemisk i battericeller. Når energi er nødvendig, reverserer prosessen: Batteriet frigjør likestrøm, strømkonverteringssystemet (PCS) konverterer det til kontrollert vekselstrøm, og energistyringssystemet (EMS) koordinerer sendingen i henhold til stedets eller nettmålene. Gjennom hele prosessen overvåker batteristyringssystemet (BMS) celleforholdene og håndhever sikre driftsgrenser.
Den enkle beskrivelsen skjuler en koordinert sekvens av elektrisk konvertering, måling, beslutnings-og beskyttelse. I et kommersielt eller industrielt prosjekt bestemmer ikke batteriet uavhengig når det skal lades eller lades ut. BMS, PCS, EMS, målere, beskyttelsesenheter og stedskontroller utveksler grenser og kommandoer kontinuerlig slik at anlegget kan levere nødvendig kraft uten å overskride elektriske, termiske eller kontraktsmessige grenser.
For fullstendig design, dimensjonering, sikkerhet og innkjøpsramme, leskomplett guide til batterilagringssystemerfør du fullfører systemspesifikasjonen.
På denne siden
- BESS arbeidsprinsipp på ett minutt
- Hva skjer under BESS-lading?
- Hva skjer under BESS-utskrivning?
- Hvordan BMS, PCS og EMS fungerer sammen
- AC-Coupled vs DC-Coupled BESS: How Operation Changes
- Hvordan BESS-driftsmodus endres etter applikasjon
- BESS Effektivitet, ladetilstand og helsetilstand
- Hvordan en BESS reagerer på feil og slår seg av på en sikker måte
- BESS sjekkliste for operasjonell due-
- Ofte stilte spørsmål
- Konklusjon
BESS arbeidsprinsipp på ett minutt
En BESS fungerer som en kontrollert, toveis energibuffer. Metere måler stedet og rutenettet; EMS bestemmer ønsket handling; BMS bekrefter batteriets tillatte grenser; PCS konverterer strøm i ønsket retning; beskyttelsessystemer overvåker prosessen; og SCADA registrerer ytelse og alarmer.
Kontrollsløyfen gjentas kontinuerlig. Responshastigheten avhenger av tjenesten og arkitekturen: en etterspørselskontroller- kan handle før en faktureringsterskel overskrides, mens en nettstøttekontroller kan reagere raskt på spennings- eller frekvensforhold. Den nødvendige responsen, nøyaktigheten og målegrensen bør spesifiseres i stedet for å antas.
Hva skjer under BESS-lading?
Ladingen begynner når EMS eller anleggskontrolleren ber om energiabsorpsjon. Kilden kan være strømnettet, solenergi på stedet, en generator eller en annen AC/DC-kilde. I et AC-koblet system konverterer PCS AC-elektrisitet til DC. I en DC-koblet solenergi-pluss-design, kontrollerer en DC-omformer eller delt inverterarkitektur energioverføringen mellom PV, batteri og DC-bussen.

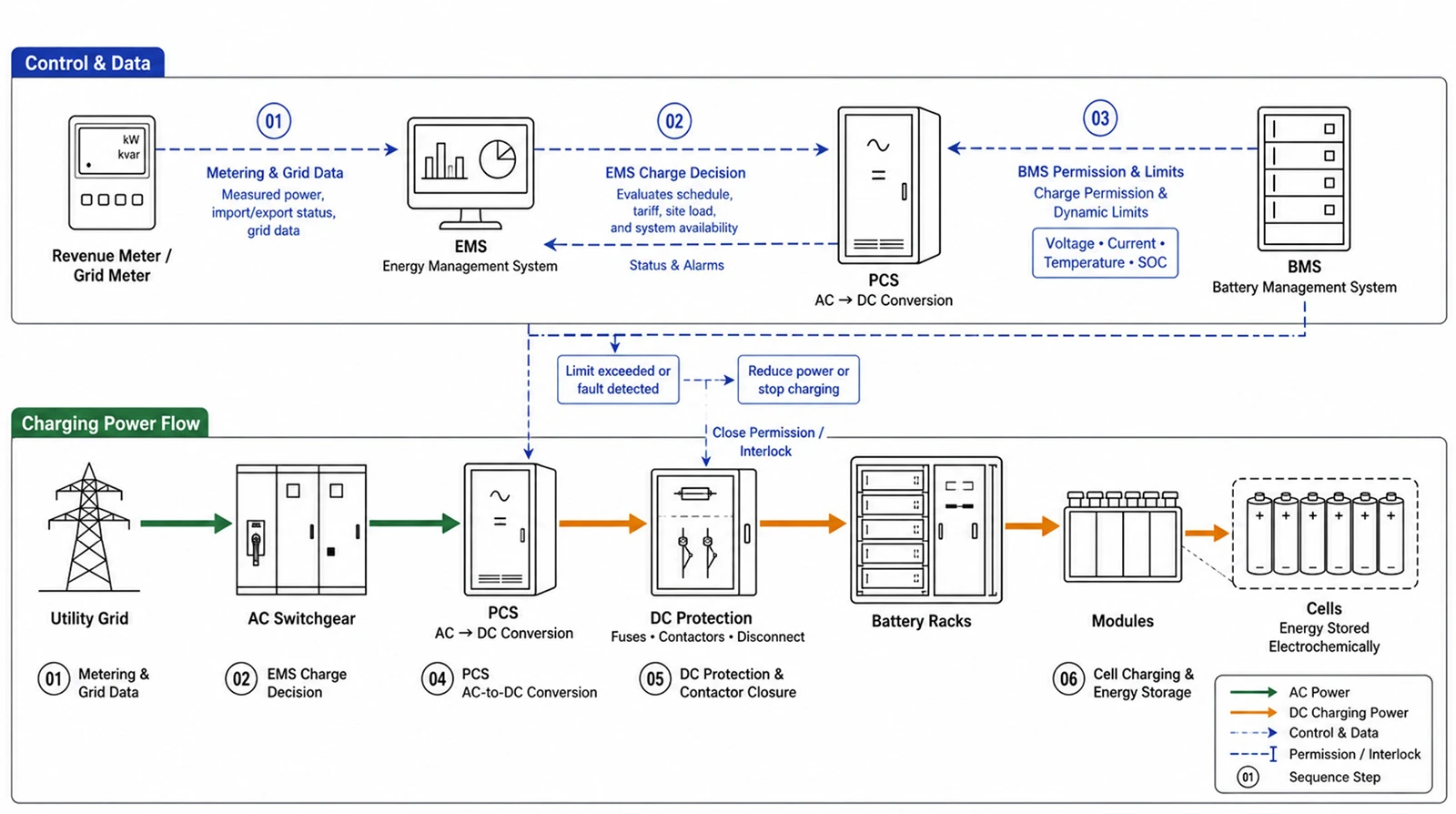

Ladesekvensen
Ladeeffekten er ikke alltid konstant. Den kan avta nær høy SOC, falle ved lave eller høye temperaturer, eller være begrenset av celleubalanse, PCS-kapasitet, transformatorbelastning, importgrenser på stedet eller tilgjengelig PV. Anskaffelsesmodeller bør derfor bruke en driftskurve, ikke anta at nominell effekt er tilgjengelig ved hver SOC og temperatur.
BESS Ladesekvens
Hva skjer under BESS-utskrivning?
Under utlading frigjør batteriet DC-energi. PCS-en konverterer den til synkronisert vekselstrøm for anlegget eller nettet. EMS bestemmer utsendelsesnivået, men BMS begrenser kontinuerlig kommandoen for å holde celler innenfor tillatte spennings-, strøm-, temperatur- og SOC-grenser.
Utladningssekvensen
En BESS kan ha tilstrekkelig lagret energi, men likevel ikke være i stand til å levere nominell strøm hvis temperatur, SOC, likespenning, batteristrøm, PCS-klassifisering, reaktive-strømkrav eller beskyttelsesgrenser reduserer tilgjengelig utgang. Kraft- og energigarantier skal angi driftsbetingelser.

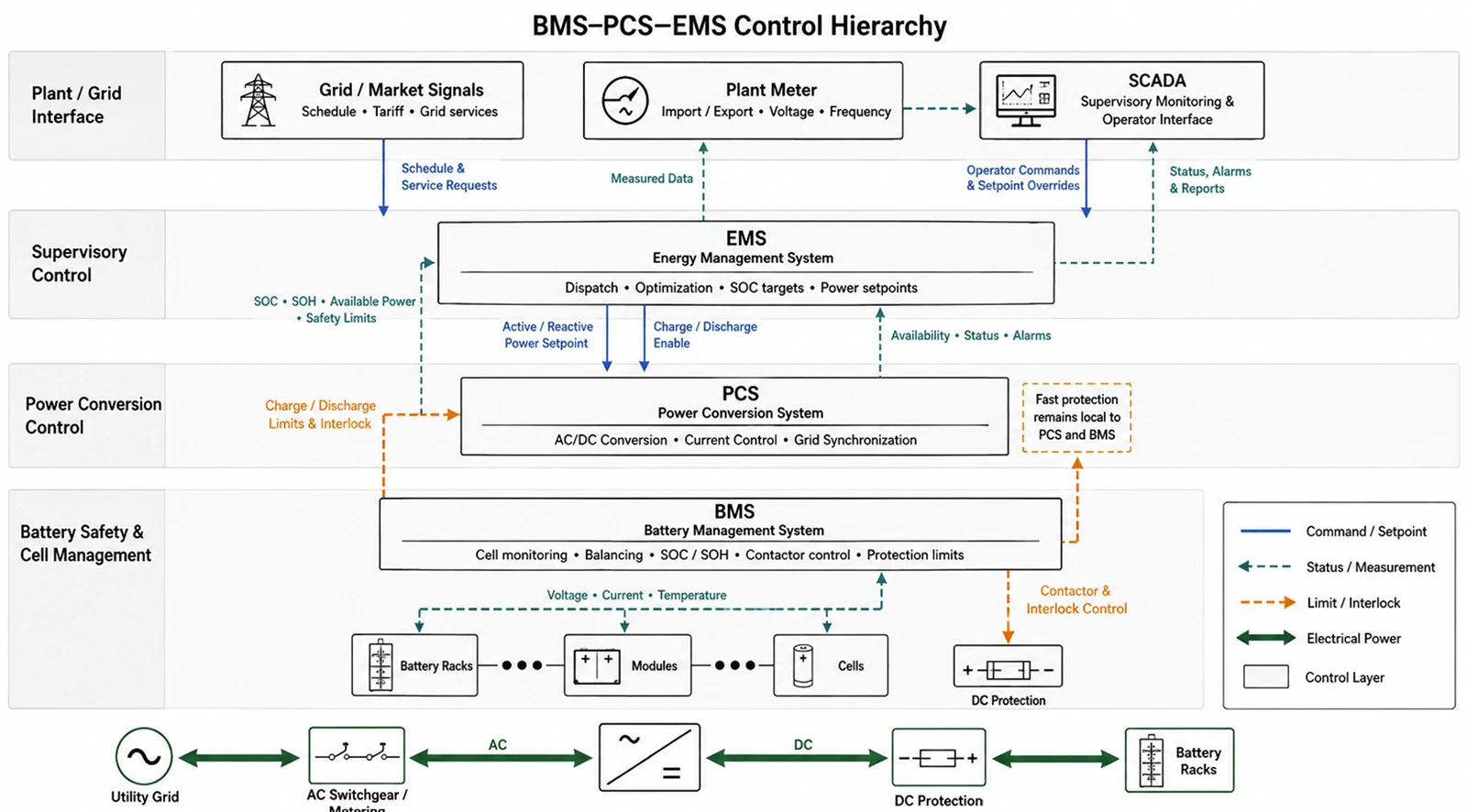

Hvordan BMS, PCS og EMS fungerer sammen
For detaljert utstyrsomfang og anskaffelsesgrensesnitt, sebatteri, BMS, PCS og EMS komponenterfør ferdigstillelse av kontrollansvarsmatrisen.
|
System |
Beslutning eller handling |
Typisk informasjon utvekslet |
|
BMS |
Beskytter og overvåker batteriet; estimerer SOC/SOH; beregner tillatte ladnings- og utladningsgrenser. |
Celle/rack spenning og temperatur, SOC, SOH, strømgrenser, alarmer, kontaktortilstand. |
|
PCS |
Konverterer strøm og regulerer det elektriske grensesnittet. |
Effektsettpunkt, DC spenning/strøm, AC spenning/frekvens, reaktiv effekt, status og feil. |
|
EMS / anleggskontroller |
Velger driftsmodus og optimerer sending på tvers av nettstedet eller nettmålet. |
Målerdata, prognoser, tariffer, reservemål, rutenettkommandoer, utstyrstilgjengelighet og begrensninger. |
|
SCADA / overvåking |
Visualiserer, registrerer og kommuniserer anleggsstatus. |
Tids-seriedata, alarmer, hendelser, brukerkommandoer, rapporter og fjerntilgang. |
En robust kontrolldesign bruker begrensninger og tillatelser i stedet for å stole på én kontroller for å forstå alle interne detaljer. EMS ber om et operasjonspunkt; BMS erklærer batteriets gjeldende tillatte konvolutt; og PCS utfører kommandoen bare mens alle nødvendige forriglinger er sanne. Hvis kommunikasjonen svikter, bør hvert delsystem gå inn i en definert sikker tilstand.
Hvorfor grensesnittmatrisen er viktig
- Identifiser hvilken enhet som er den autoritative kilden for SOC, aktiv effekt, reaktiv effekt og nettstatus.
- Definer oppdateringshastighet, enheter, skalering, tidsstempler, kvalitetsflagg og-kommunikasjonstap-tidtakere.
- List opp alle alarmer, advarsler, trip, tilbakestilling, nødstopp og vedlikeholdsoverstyring.
- Dokumentkommandoprioritet mellom lokale kontroller, EMS, verktøy/aggregator og operatør SCADA.
- Test unormale tilstander, ikke bare normale lade- og utladningskommandoer.
AC-Coupled vs DC-Coupled BESS: How Operation Changes
Bruk koblingssammenligningen isolar-pluss-lagringsveiledning.
|
Faktor |
AC-koblet |
DC-koblet |
|
Kraftvei |
Batteriet bruker en dedikert PCS og kobles til AC-bussen. |
PV og batteri deler en DC-sidearkitektur før nettkonvertering. |
|
Ettermontert passform |
Ofte enkelt der PV eller anleggs AC-infrastruktur allerede eksisterer. |
Krever vanligvis tettere integrasjon med PV-omformer/DC-arkitektur. |
|
Uavhengig kontroll |
PV og BESS kan ofte fungere som separate AC-aktiva. |
PV og lagringskontroller er tettere koordinert. |
|
Lagret-solenergikonvertering |
PV AC kan konverteres tilbake til DC for lagring, og deretter tilbake til AC. |
Kan redusere konverteringstrinn ved lagring av PV direkte på DC-siden. |
|
Designsjekker |
AC-koblingsanlegg, transformator, sammenkoblingskapasitet og beskyttelse. |
DC spenningsvinduer, strømbaner, omformergrenser, beskyttelse og feilisolering. |
|
Beste valget |
Avhenger av ettermonteringsbegrensninger, driftsfleksibilitet og nettforbindelse. |
Avhenger av innskrenkning/klipping, ny-design og integrerte kontroller. |
AC-kobling er vanligvis attraktiv for ettermontering og uavhengig aktivakontroll. DC-kobling kan være attraktivt for nye solcelle-pluss-lagringsanlegg der direkte fangst av PV-energi eller klipping er viktig. Sammenlign energiveier, sammenkoblingsbegrensninger, driftsmoduser, vedlikeholdbarhet og livssyklusøkonomi for det spesifikke prosjektet.
Hvordan BESS-driftsmodus endres etter applikasjon
Terskelutsendelse og ladeadferd er detaljert iBESS peak barberingsguide.
Prioriteringer på anleggs-nivå utvikles videre iC&I BESS praktisk veiledning.
|
Søknad |
Avtrekker |
Kontrollmål |
Hovedbegrensning i operasjonen |
|
Toppbarbering |
Etterspørselen etter anlegg nærmer seg en terskel. |
Utflod før og under toppen; lade opp uten å skape en ny topp. |
Varseløyaktighet, tilgjengelig SOC og toppvarighet. |
|
Tid-for-bruksskifting |
Planlagte tariffperioder eller optimalisert prissignal. |
Lav ladning, høy utladning. |
Prisspredning etter tap og degradering. |
|
Solenergi-selvforbruk |
PV overskrider etterspørselen på stedet eller eksportgrensen. |
Absorber overflødig PV og utslipp senere. |
PV-prognose, eksportgrense og batterihøyde. |
|
Backup / islanding |
Strømbrudd eller planlagt overføring. |
Oppretthold kritiske belastninger og koordiner øykilder. |
Grid-formingsevne, overføringslogikk, lastetrinn og reserve. |
|
Nettstøtte |
Frekvens, spenning eller eksternt sendingssignal. |
Gi nøyaktig aktiv/reaktiv respons. |
Samtrafikkgodkjenning, telemetri, tilgjengelighet og SOC-administrasjon. |
For etterspørsels-avgiftskontrollapplikasjoner, se gjennompeak shaving batterisystemog valider konfigurasjonen mot anleggets lastprofil.
Prosjekter som krever aktiv interaksjon med verktøyet kan gjennomgå SINELINKsnett-tilkoblet batterilagringløsning som utgangspunkt for teknisk diskusjon.
BESS Effektivitet, ladetilstand og helsetilstand
Bruk disse driftskonseptene ved å brukeBESS størrelsesguidefør du velger batteri- eller PCS-klassifisering.
Ladningstilstand (SOC)
SOC estimerer den gjenværende kostnaden i forhold til en definert brukbar eller nominell referanse. Den måles ikke direkte som spenning; BMS estimerer det fra strømintegrasjon, spenningsatferd, temperatur og cellemodeller. Nøyaktigheten kan avvike, så kontrollstrategien kan inkludere rekalibreringsforhold.
Helsetilstand (SOH)
SOH beskriver batteritilstanden i forhold til en avtalt referanse, ofte ved hjelp av tilgjengelig kapasitet, motstand eller kraftkapasitet. Fordi leverandører kan beregne SOH annerledes, bør kontrakter basere seg på en definert kapasitets- eller ytelsestest i stedet for en uforklarlig dashboardprosent.
Effektivitet-tur-retur
Rundtur-effektivitet er lik energi levert delt på energi brukt til å lade over en definert syklus og målegrense. En DC-verdi som bare-batterier er ikke sammenlignbar med en AC-systemverdi som inkluderer PCS, transformator og hjelpelaster. Effektiviteten endres også med strøm, temperatur og standby-varighet.
Degradering
Kalenderaldring skjer over tid; syklus aldring resultater fra bruk. Begge påvirkes av temperatur, SOC, utladningsdybde, hastighet og celledesign. EMS kan bytte kortsiktig-inntekt mot langsiktig-degradering ved å begrense SOC, strøm eller gjennomstrømning. Prosjektmodeller bør bruke den garanterte driftssyklusen og en gjennomsiktig utvidelsesforutsetning.
Hvordan en BESS reagerer på feil og slår seg av på en sikker måte
Unormale tilstander og livssykluskontroller er dekket iBESS sikkerhetsguide.
Kabelklassifiseringer og termineringsgrensesnitt er en del av beskyttelsesveien; konsultereBESS kabelvalg guideved definering av strøm-, feil- og installasjonsgrenser.
En BESS bør ikke være avhengig av programvareutsendelse alene for beskyttelse. Elektriske og sikkerhetslag oppdager unormal strøm, spenning, isolasjon, temperatur, røyk, gass eller utstyrstilstand og isolerer det berørte nivået. Den nøyaktige responsen avhenger av arkitekturen og fareanalysen, men en typisk sekvens er å redusere strøm, åpne kontaktorer eller brytere, isolere feilen, opprettholde nødvendige deteksjons-/ventilasjonsfunksjoner, utstede alarmer og forhindre uautorisert omstart.
- Celle-/modulnivå: spennings- og temperaturovervåking, balansering og beskyttelsesgrenser.
- Racknivå: kontaktorer, sikringer, strømføling, isolasjonsovervåking og lokal kontroll.
- PCS/AC-nivå: overstrøm, unormal nett, anti-øye- og bryterbeskyttelse.
- Systemnivå: nødstopp, brann/gassdeteksjon, ventilasjonslogikk, adgangskontroll og SCADA-alarmer.
- Driftsnivå: lockout/tagout, nødplan, skadet-utstyrskontroller og kontrollert retur til bruk.
UL 9540A er en termisk-løpende brann-forplantningstestmetode; det er ikke et universelt utsagn om at hver installasjon er trygg. Prosjektteam må bekrefte testet konfigurasjon, utstyrssertifisering, vedtatte koder, installasjonsforhold og AHJ-krav.
BESS sjekkliste for operasjonell due-
- Det komplette strøm-flytdiagrammet og målegrensen for hver garantert verdi.
- Batterispenning/strømgrenser mot PCS driftsområde over SOC og temperatur.
- Normal, standby, svart-start, islanding, gjenoppretting og nøddriftssekvenser etter behov.
- BMS–PCS–EMS-signalliste, kommandoprioritet og-kommunikasjonstap.
- Ekstraforbruk ved lading, utlading, standby og ekstreme omgivelsesforhold.
- Kapasitet, effektivitet og responstester i FAT/SAT og de endelige akseptkriteriene.
- Alarmeierskap, -fjerntilgangskontroller, ansvar for programvareoppdatering og oppbevaring av{1} hendelsesdata.
- Garantiforutsetninger for temperatur, SOC-vindu, gjennomstrømning, C-hastighet og tilgjengelighet.
Trenger du å kartlegge BESS-driftsmoduser til din lastprofil eller nettkrav? Send SINELINK søknaden din, mål kW/kWh, nettspenning, anleggsforhold og foretrukket systemarkitektur.
For vanlig høyspent C&I-integrasjon, se gjennom1000V høyspenningsbatterisystem-plattformen og bekreft driftsvinduet mot den valgte PCS.
Steder med høye omgivelsestemperaturer eller krav til tett emballasje kan evaluere envæske-avkjølt industribatteriskapmens du bekrefter redundans for kjøling og servicebehov.
Ofte stilte spørsmål
Lagrer en BESS vekselstrøm eller likestrøm?
Battericeller lagrer energi elektrokjemisk og leverer likestrøm. PCS-en konverterer mellom batteri-DC og AC-systemet som brukes av de fleste anlegg og nett.
Kan en BESS lade og lade ut samtidig?
En enkelt batteristreng lades og lades normalt ikke ut samtidig. På anleggsnivå kan forskjellige strenger eller undersystemer fungere forskjellig, men kontroller må forhindre utilsiktet sirkulasjonskraft og respektere arkitekturen.
Hva styrer når en BESS lades eller lades ut?
EMS eller anleggskontrolleren bruker tidsplaner, tariffer, prognoser, stedsbegrensninger eller rutenettkommandoer. BMS og PCS begrenser eller avviser deretter kommandoer som faller utenfor sikre utstyrsforhold.
Hva skjer når en BESS når 100 % SOC?
BMS reduserer eller stopper tillatt ladning når cellene nærmer seg sine øvre grenser. Mange prosjekter opererer under absolutt maksimal SOC for å bevare takhøyde, levetid eller sikkerhetsmargin.
Kan et nett-bundet BESS fungere under et strømbrudd?
Bare hvis PCS-en, beskyttelsen og kontrollene er utformet for øy- eller rutenettdannende drift og nettstedet har en godkjent overførings-, jordings- og belastningsstyringsplan-.
Hvorfor endres tilgjengelig BESS-effekt?
Tilgjengelig effekt kan begrenses av SOC, celletemperatur, likespenning, tillatt strøm, PCS-temperatur, reaktiv-strøm, hjelpeutstyr, feil eller nettforhold.
Hva er forskjellen mellom EMS og SCADA?
EMS tar eller koordinerer utsendelsesbeslutninger. SCADA gir primært tilsynskontroll, visualisering, alarmer og historiske data, selv om produktgrenser kan overlappe.
Hvordan måles BESS effektivitet?
Mål energi som kommer inn og ut over den samme definerte grensen og syklusen. Oppgi om figuren inkluderer PCS, transformator, VVS og andre hjelpeutstyr.
Hva skjer hvis BMS-kommunikasjonen går tapt?
Den definerte sikre atferden kan inkludere å holde en konservativ grense, rampe til null eller trippe etter en timeout. Den nøyaktige rekkefølgen bør spesifiseres og testes.
Hvordan støtter en BESS toppbarbering?
Kontrolleren overvåker import og utslipp fra stedet før etterspørselen overskrider et mål. Den planlegger også opplading for å bevare SOC uten å produsere en ny topp.
Planlegger du et kommersielt eller industrielt batterilagringsprosjekt? Del belastningsprofilen din, brukstilfelle, målvarighet, nettilkobling og samsvarsmarked.
Konklusjon
En BESS fungerer gjennom kontinuerlig koordinering i stedet for en enkel batteri av/på-kommando. EMS definerer målet, BMS beskytter batteriet, PCS kontrollerer strømkonvertering, og beskyttelses- og overvåkingssystemer verifiserer hver driftstilstand. Prosjektteam som definerer disse grensesnittene, grensene og målegrensene tidlig, er bedre posisjonert for å oppnå forutsigbar ytelse, sikker drift og håndhevbare garantier.
