BESS-komponenter forklart: Batteri, BMS, PCS, EMS og balanse i systemet



For innkjøpsteam er det viktigste spørsmålet ikke bare om hver komponent er til stede. Det er hvorvidt vurderinger, grensesnitt, kontrollmyndighet, testbevis og garantier forblir konsistente over hele driftskonvolutten. En svakhet ved ett grensesnitt-batterispenning kontra PCS-rekkevidde, BMS-grenser versus EMS-kommandoer, eller kabinettskjøling kontra områdetemperatur-kan begrense hele systemet.

Start medkomplett guide til batterilagringssystemerfor hovedrammeverket som dekker design, applikasjoner, sikkerhet og innkjøp.

Hvis du først trenger operasjonssekvensen, leshvordan et batterilagringssystem fungererfor å se hvordan BMS, PCS og EMS koordinerer under lading og utlading.

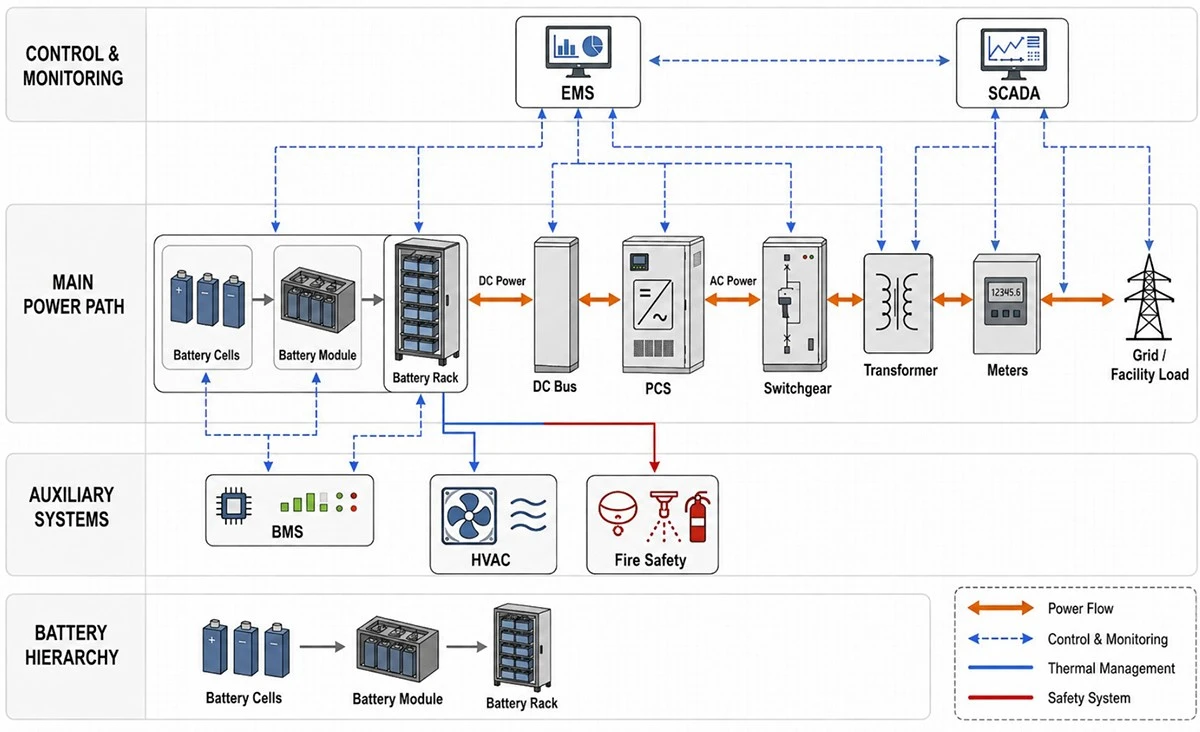

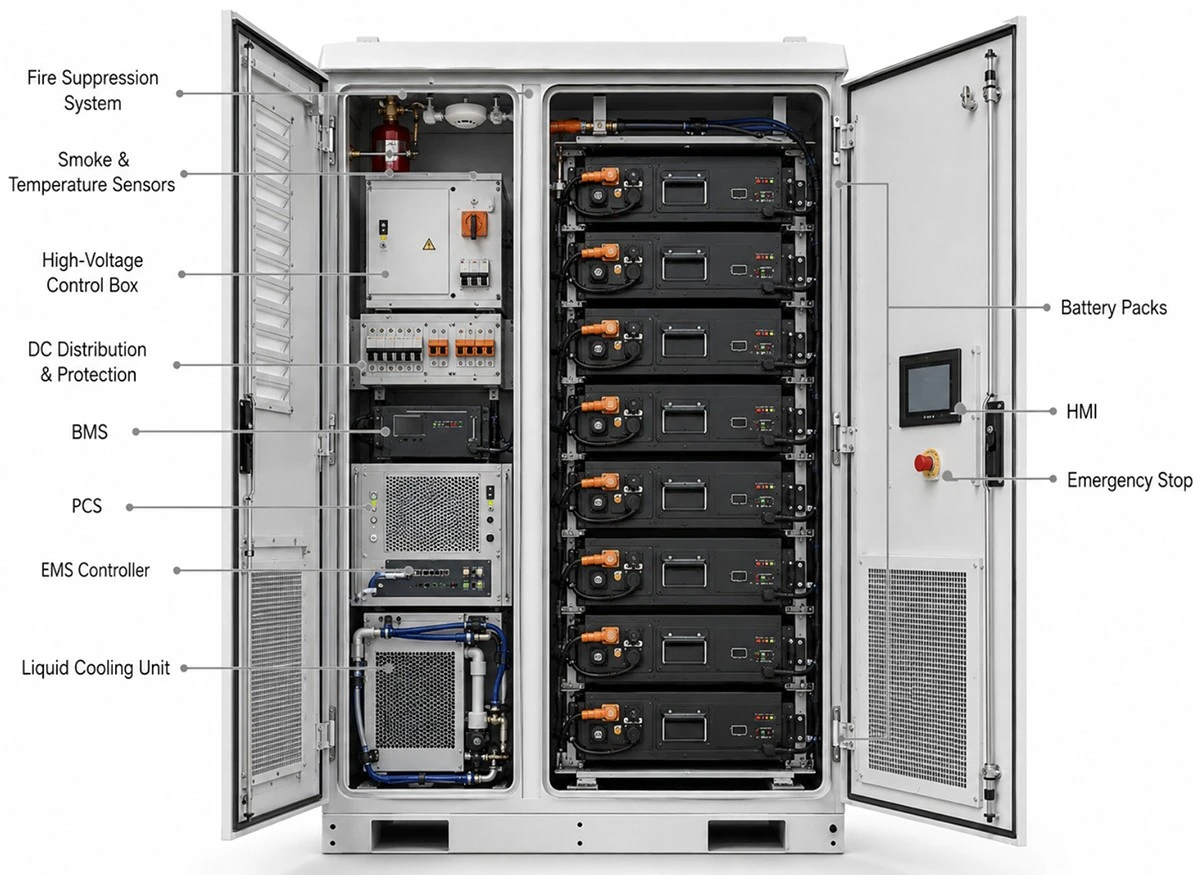

BESS komponentarkitektur på et øyeblikk

Se hvordan disse komponentene er pakket for nettsteder iC&I BESS praktisk veiledning.



1. Battericeller, moduler og stativer

Celler er de minste elektrokjemiske enhetene. Produsenter kombinerer celler til moduler, moduler til pakker eller brett, og disse sammenstillingene til stativer eller skap. Seriekoblinger øker spenningen; parallellkoblinger øker strøm- og energikapasiteten. Det mekaniske og elektriske arrangementet påvirker feilstrøm, brukbarhet, termisk oppførsel og forplantningsrisiko.

Hva skal spesifiseres

• Kjemi, celleformat, leverandørsporbarhet og produksjonskvalitetskontroller.
• Nominell og brukbar energi ved definert SOC, temperatur, effekt og begynnelse/slutt av-levetid.
• DC-spenningsvindu, maksimal kontinuerlig og kortvarig-varighetsstrøm, C-hastighet og reduksjonskurver.
• Syklus- og kalender-aldringsforutsetninger, gjennomstrømningsgrenser og utvidelsesstrategi.
• Modul-/stativisolasjon, sikring, kontaktorer, serviceklareringer og byttemetode.

2. Batteristyringssystem (BMS)

BMS måler celle- og modulspenning, temperatur og strøm; estimerer ladetilstand og helsetilstand; klarer balansering; beregner tillatte ladnings- og utladningsgrenser; kontrollerer kontaktorer; registrerer hendelser; og kommuniserer batteristatus til PCS og EMS. En BMS er et lagdelt system i stedet for ett sensorkort, ofte inkludert modul-, rack- og masterkontrollere.

Spørsmål om BMS-grensesnitt

• Hvilken enhet er den autoritative kilden for SOC, SOH, tillatt strøm og feiltilstand?
• Hvor ofte oppdateres grensene, og hva skjer når kommunikasjon blir forsinket eller tapt?
• Hvilke alarmer forårsaker reduksjon, kontrollert avstengning eller umiddelbar isolasjon?
• Hvordan administreres hendelsesposter, fastvareversjoner, ekstern tilgang og cybersikkerhet?
• Kan BMS støtte blandede-aldersstativer etter utvidelse eller utskifting?

3. Strømkonverteringssystem (PCS)

PV- og lagringsutstyrsgrensesnitt er kartlagt isolar-pluss-lagringsveiledning.

PCS er den toveis elektriske broen mellom batteriets DC-bussen og AC-systemet. Under lading konverterer den AC til DC; under utlading konverterer den DC til AC. Avhengig av designet kontrollerer den også reaktiv effekt, effektfaktor, harmoniske, rampehastighet, spennings-/frekvensrespons, anti-øying og feilkjøring-.

PCS-valgkontroller

• DC spenningsområde over minimum/maksimum SOC, temperatur og degradering.
• Kontinuerlig og overbelastningskraft ved omgivelsestemperatur og høyde på stedet.
• Effektivitetskurve-ikke bare toppeffektivitet-og standby-forbruk.
• Reaktiv-evne og om den reduserer tilgjengelig aktiv effekt.
• Nett-kodefunksjoner, transformatorkompatibilitet, harmoniske og kortslutningsbidrag.
• Grid-following versus grid-forming evne for sikkerhetskopiering eller bruk av mikronett.

For prosjekter som aktivt utveksler kraft med verktøyet, gjennomgånett-tilkoblet batterilagringog bekrefte alle nettfunksjoner gjennom gjeldende sammenkoblingsstudie og felttester.

4. Energistyringssystem (EMS) og anleggskontroller

Et ekte terskel-eksempel på forsendelse er gitt iBESS peak barberingsguide.

EMS konverterer forretnings- eller nettmål til utsendelseskommandoer. Den kan overvåke belastning og generering, varsle topper, administrere SOC-reserver, svare på tariffer eller markedssignaler, koordinere generatorer og PV, og sende settpunkter til PCS. I større prosjekter kan en anleggskontroller håndtere raske-tilkoblingskrav- mens EMS utfører langsommere optimalisering.

EMS-anskaffelseskrav

• Driftsmoduser, prioriteringsregler og konfliktløsning for stablede brukstilfeller.
• Målekilder, prognoseinnganger og kontrollresponstid.
• Protokoller, API-tilgjengelighet, historiker, tidssynkronisering og dataeierskap.
• Lokal drift under sky- eller WAN-tap og definerte sikre reservetilstander.
• Brukerroller, autentisering, revisjonslogger, patching og fjernstøtte-forpliktelser.

5. Termisk styring

Termisk styring holder celler og kraftelektronikk innenfor spesifiserte temperaturer og begrenser temperaturvariasjoner. Luft-kjølte systemer kan tilby enklere service, mens væskekjøling kan støtte tettere temperaturkontroll og høyere emballasjetetthet. Valget bør vurdere omgivelsesdesign, fuktighet, støv, korrosjon, redundans, hjelpeenergi, støy, lekkasjedeteksjon og vedlikeholdsmuligheter-ikke kjølemetoden alene.

For krevende klima eller oppsett med høy-tetthet, evaluer envæske-avkjølt industribatteriskapmens du sjekker-kjølingssløyferedundans, parasittisk belastning og servicekapasitet.

6. Elektrisk beskyttelse og DC/AC-fordeling

For lederdimensjonering og innkjøpsinnganger, fortsett tilBESS kabelvalg guidedekker spenning, strøm, spenningsfall, feilmotstand og installasjonsforhold.

Verneutstyr oppdager og isolerer feil. Arkitekturen kan omfatte celle/rack-sikringer, kontaktorer, DC-frakoblinger, isolasjonsovervåking, overspenningsvern, AC-brytere, beskyttelsesreleer, jordingssystemer og nødstoppkretser. Koordinasjonsstudier må ta hensyn til batteri- og PCS-feiladferd, transformatorbidrag og anleggsnettverket.

• Definer isolasjonsgrenser for modul, stativ, PCS, transformator og tilkoblingspunkt.
• Koordiner turterskler og timing slik at den minste praktiske feilstrekningen er isolert.
• Evaluer krav til sjokk,-bueblits, lagret-energi og lockout/tagout.
• Bekreft verdier for DC-kabel og samleskinnespenning, strøm, temperatur og-kortslutning.

7. Brann-, gass- og nødsystemer

Hele sikkerhetsbeviskjeden er dekket iBESS sikkerhetsguide.

Sikkerhetsarkitektur kan inkludere celleanalyse, røyk/varme/av-gassdeteksjon, ventilasjon, trykkavlastning, separasjon, brannslokking eller annen avbøtende grensesnitt, nødstrøm og respondergrensesnitt. Kravene avhenger av kjemi, kabinett, energikapasitet, testbevis, gjeldende koder og myndigheten som har jurisdiksjon. En undertrykkelsesenhet eller et sertifikat er ikke et komplett sikkerhetstilfelle.

8. Transformator, bryterutstyr og nettgrensesnitt

Transformatoren matcher PCS-spenningen til anlegget eller bruksnettet. Koblingsutstyr, beskyttelsesreleer og inntekts- eller driftsmålere etablerer forbindelsesgrensen. Konstruksjonssjekker inkluderer spenningsforhold, vektorgruppe, impedans, tap, harmoniske, jording,-kortslutning, beskyttelseskoordinering, hjelpeforsyning og forsyningskrav.

For industrianlegg i megawatt-skala, enmiddels-industriell ESSkan forenkle grid-grensesnittet, underlagt detaljert beskyttelse og verktøygjennomgang.

9. SCADA, kommunikasjon og cybersikkerhet

SCADA gir synlighet, alarmer, trender og tilsynskommandoer. Kommunikasjon kobler sammen BMS, PCS, EMS, målere, reléer og eksternt verktøy eller aggregator. Prosjektteam bør definere protokollversjoner, signalkartlegging, oppdateringshastigheter, tidssynkronisering, nettverkssegmentering, ekstern tilgang, legitimasjonseierskap, logging og livssyklusansvar for programvare.

10. Hjelpesystemer og innkapsling

Hjelpeutstyr inkluderer HVAC-pumper eller vifter, varmeovner, kontroller strøm, belysning, deteksjon, ventilasjon, kommunikasjonsutstyr og noen ganger reservestrøm. Deres forbruk reduserer netto levert energi og bør måles eller modelleres. Innkapslingen må adressere miljøklassifisering, korrosjon, drenering, kondens, støy, transport, løfting, adkomst, utgang og vedlikeholdsklaringer.

Hvordan verifisere komponentkompatibilitet

Etter å ha sjekket grensesnitt, brukBESS størrelsesguidefor å justere batterienergi, strømgrenser, PCS-strøm og-ytelse på-levetid.

BESS sjekkliste for innkjøp av komponenter

• Definer hele systemgrensen og navngitt leverandør for hvert delsystem.
• Be om kontrollerte datablader, sertifikater og komplette testrapporter knyttet til eksakte modeller.
• Krever en batteri-PCS-EMS-grensesnittmatrise og godkjente fastvareversjoner.
• Spesifiser effekt, brukbar energi, effektivitet og hjelpemidler ved en felles målegrense.
• Juster komponent- og systemgarantier med prosjektets driftssyklus og rettsmidler.
• Inkluder FAT, nettstedsgodkjenning, kapasitet, drifts-modus og feil-responstester.
• Bekreft reservedeler, erstatningskompatibilitet, programvarestøtte og servicerespons.
• Planlegg utvidelse, skadet-utstyrshåndtering og -avsluttende-ansvar.

FAQ

Konklusjon

BESS-ytelsen bestemmes like mye av grensesnittene mellom komponentene som av selve komponentene. Et lydprosjekt justerer batteridriftskonvolutten, BMS-grenser, PCS-evner, EMS-mål, termisk design, beskyttelse, sikkerhetsbevis og nettgrensesnitt under én testbar spesifikasjon og livssyklusansvarsmodell.
