Hva betyr H1Z2Z2-K? Solcellekabelkode forklart

H1Z2Z2-K Betydning i én setning

Koden leses fra kabelfamilien og nominell-spenningskontekst mot dens materiallag og lederkonstruksjon. En praktisk dekoding er vist nedenfor.

Kildemerknad: Tolkning av betegnelsen støttes av en kabelprodusents tekniske forklaring og kryss{0}}sjekkes mot EN 50618-produktdata fra etablerte produsenter.^[3][4]

Slik leser du H1Z2Z2-K-betegnelsen

H1: den harmoniserte 1,5 kV DC-betegnelsen

H1 presenteres vanligvis i produsentens tekniske litteratur som den harmoniserte 1,5/1,5 kV DC-betegnelsen. Det parede spenningsformatet har betydning. U₀/U uttrykker merkespenningen mellom leder og jord og mellom ledere. I PV-kabeldata er den tilsvarende AC-klassifiseringen vanligvis oppgitt som 1,0/1,0 kV, mens DC-klassifiseringen er 1,5/1,5 kV.^[3][4]

Det betyr ikke at en designer kan hoppe over den maksimale-spenningsberegningen. PV-panelets kald-temperatur åpen-kretsspenning, vekselrettergrenser, kontaktklassifisering og alle andre komponenter i kretsen må fortsatt koordineres. Den laveste gjeldende vurderingen kan begrense designet.

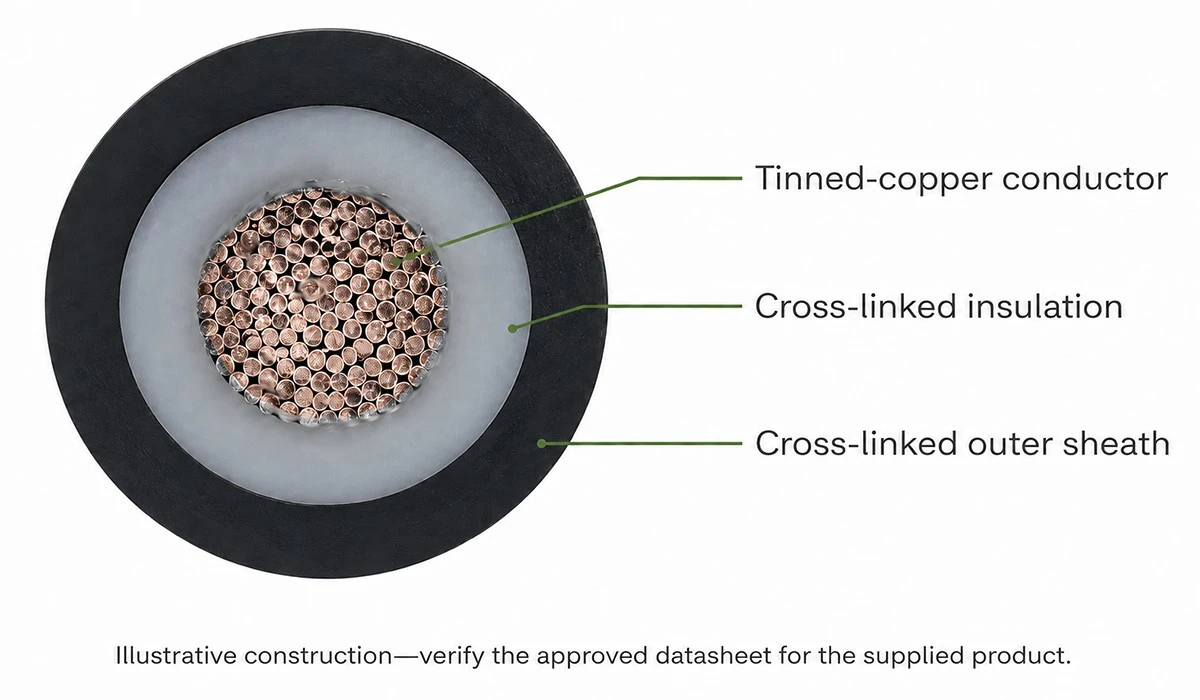

Første Z2: halogen-fri kryss-isolasjon

Den første Z2 refererer til isolasjonen rundt lederen. "Tverrbundet" beskriver en polymerstruktur designet for større termisk og mekanisk stabilitet enn et sammenlignbart ikke-tverrbundet-materiale. 'Halogen-fri' er relatert til materialsystemet og dets brannavløpsegenskaper; det er ikke en påstand om at en kabel er ikke-brennbar.

Det eksakte materialet kan variere avhengig av produktdesign. Én produsent kan bruke et kryss-polyolefinsystem; en annen kan identifisere kryss-koblet HEPR. For en kjøpsspesifikasjon, bruk den godkjente databladets ordlyd i stedet for å erstatte et generisk materialnavn.

Andre Z2: halogen-fri tverrbundet- ytre kappe

Den andre Z2 refererer til det ytre beskyttende laget. Hylsen er utsatt for håndtering, sollys, temperatursvingninger, fuktighet og andre forhold på stedet. EN 50618 tar for seg et definert sett med elektriske, termiske, mekaniske, vær- og brannrelaterte-tester, men individuelle produkter kan ha ytterligere krav eller klassifiseringer.^[1][4]

Dette skillet er viktig i konkurransegrunnlaget. En Z2-kappe etablerer ikke i seg selv en spesifikk HLR-reaksjon-på-brannklasse, et AD8-vannkrav, gnagerbeskyttelse eller direkte-begravelsesegnethet. Dette er produkt-spesifikke utsagn som trenger egne bevis.

-K: fleksibel klasse 5 fortinnet-kobberleder

-K-suffikset identifiserer en fleksibel lederkonstruksjon. H1Z2Z2-K solcellekabler bruker vanligvis fintrådet, fortinnet kobber i klasse 5 i henhold til IEC 60228. De fine trådene forbedrer fleksibiliteten under ruting og terminering, mens fortinning støtter lederkonstruksjonen som kreves for denne kabeltypen og kan forbedre motstanden mot overflateoksidasjon i krevende miljøer.^[3][4]

Klasse 5 betyr ikke "høyere elektrisk klasse" enn en solid leder; det er en konstruksjonskategori. Heller ikke -K forteller deg om kabelen er 4 mm² eller 6 mm². Tverrsnitt og maksimal ledermotstand må vises andre steder i merking, datablad og sertifikatomfang.

Hva EN 50618 legger til utover koden

EN 50618 er den europeiske standarden som spesifikt adresserer elektriske kabler for solcelleanlegg. Omfanget dekker fleksible, enkelt-strømkabler med kryss-koblet isolasjon og kappe for DC-siden av PV-systemer ved en nominell likespenning på 1,5 kV mellom ledere og mellom leder og jord. BSIs adopsjon er identisk med EN 50618:2014.^[1]

Standardrammeverket går utover et navn på jakken. Avhengig av gjeldende klausuler og produktdesign, inkluderer evalueringen elektrisk motstand og spenningstester, isolasjonsmotstand, langsiktig DC-oppførsel, dimensjonskontroller, mekanisk ytelse, vær- og brannrelaterte-egenskaper. Produsentdata for sertifiserte produkter illustrerer bredden i disse testene, inkludert ledermotstand, spenningsmotstand, UV- og ozoneksponering, kuldeoppførsel og utskriftsbestandighet.^[4]

IEC 62930 er den relaterte internasjonale standarden for enkelt-krysskoblede-PV-kabler opp til 1,5 kV DC. IEC angir en normal kontinuerlig maksimal ledertemperatur på 90 grader og begrenser drift ved 120 grader til kumulative 20 000 timer. Det er en eksepsjonell termisk godtgjørelse, ikke et designmål for rutinemessig drift.^[2]

SINELINK sin nåværendeEN 50618 H1Z2Z2-K solcellekabelproduktside viser tilgjengelige-tverrsnitt og ledermotstandsverdier-. Behandle den siden som produktinngangspunktet, og be om det kontrollerte dataarket og sertifikatet som samsvarer med den foreslåtte bestillingen.

Hva H1Z2Z2-K ikke forteller deg

Dette er den mest nyttige anskaffelsesleksjonen i hele artikkelen: betegnelsen begrenser kabelfamilien, men den avslutter ikke den tekniske gjennomgangen.

• Kabeltverrsnitt-.Koden skiller ikke mellom 1.5, 2.5, 4, 6, 10 eller større mm²-størrelser.
• Nåværende-bærekapasitet.Ampasiteten avhenger av-tverrsnitt, ledertemperatur, omgivelsestemperatur, gruppering og installasjonsmetode.
• Spenningsfall.Rutelengde, driftsstrøm og ledermotstand skal beregnes for den aktuelle kretsen.
• Koblingskompatibilitet.Både ledertverrsnitt- og ytre diameter på den ferdige kabelen må passe til kontaktens godkjente rekkevidde.
• HLR-klassifisering.En kabels reaksjon-på-brannklasse må støttes av ytelseserklæringen og gjeldende dokumentasjon.
• Direkte-godkjenning av gravlegging.Noen produkter har ytterligere direkte-begravelsesbevis. betegnelsen alene gir det ikke.
• Permanent nedsenking i vann.Utendørs- eller fuktmotstand er ikke automatisk det samme som et AD8-krav eller permanent-nedsenking.
• Sertifikatstatus.Merkingen beviser ikke at et sertifikat er aktuelt, at den navngitte fabrikken er dekket eller at den bestilte størrelsen er i omfang.

Hvis prosjektet sammenligner en eldre betegnelse, se gjennomPV1-F vs. H1Z2Z2-Kfør du skriver anskaffelsesspesifikasjonen. Sammenligningen bør gjøres med dokumentert standard, spenning, konstruksjon og sertifikat-ikke etter produktnavn alene.

Hvordan EPC og innkjøpsteam bør verifisere en kabel

En praktisk verifikasjonssekvens bør flyttes fra prosjektkravet til den fysiske kabelen. Det er fristende å begynne med et leverandørsertifikat PDF, men det kan få teamet til å verifisere feil ting veldig effektivt.

For større EPC-pakker,solcellekraftstasjon kabelløsningside kan fungere som den kommersielle broen fra denne tekniske artikkelen til koordinerte DC-kabel, kontakt og prosjektdokumentasjonskrav.

Hvordan lese merkingen på en kabeljakke

En produksjonsmerking kan inneholde mer informasjon enn selve betegnelsen. Den nøyaktige rekkefølgen varierer etter produkt og sertifiseringsprogram, men en anmelder bør forvente nok data til å koble den fysiske kabelen til de godkjente dokumentene.

• Produsent eller sporbart merke: bør samsvare med sertifikatinnehaveren eller det dokumenterte forsyningsforholdet.
• Betegnelse: bekrefter kabelfamilien angitt på kappen.
• Kjerneantall og tverrsnitt: for eksempel 1 × 6 mm².
• Nominell spenning og standard: skal samsvare med prosjektspesifikasjonen og godkjent datablad.
• Sertifiseringsinformasjon: verifiser den i utsteders gjeldende database der den er tilgjengelig.
• Produksjonssporbarhet: år, batch, parti, målermerking eller andre identifikatorer skal støtte inspeksjon og skadebehandling.

Ikke kopier den illustrerende strengen inn i en innkjøpsordre som om det var SINELINKs endelige merking. Produkteieren bør legge inn den nøyaktige godkjente utskriftsforklaringen for den bestilte kabelen og emballasjen.

H1Z2Z2-K vs PV1-F: Ikke behandle dem som synonymer

Begge betegnelsene er assosiert med DC-fotovoltaiske ledninger, men de kommer fra forskjellige spesifikasjonshistorier. H1Z2Z2-K er assosiert med EN 50618, mens PV1-F generelt er assosiert med den tidligere TÜV 2 PfG 1169-tilnærmingen. Den historien er nyttig, men en moderne kjøpsbeslutning bør fortsatt sammenligne faktisk sertifikatomfang og produktdata.

Unngå en generell påstand om at hver H1Z2Z2-K-kabel er overlegen alle PV1-F-produkter. Et forsvarlig utsagn er smalere: når EN 50618 og H1Z2Z2-K-betegnelsen kreves av den gjeldende prosjektspesifikasjonen, skal den medfølgende kabelen beviselig være i samsvar med dette kravet. Dersom et alternativ foreslås, må prosjekterende eller godkjenningsmyndighet vurdere det.

Vanlige spesifikasjonsfeil

For en 1500 V DC-tilkobling, bekreft kabelen og den nøyaktige kontaktmodellen sammen. SINELINK sineMC4-EVO 2 DC 1500V PV-kontaktsiden er et relevant neste trinn, men kontaktprodusentens godkjente kabelutvalg og monteringsanvisning forblir kontrollerende.
