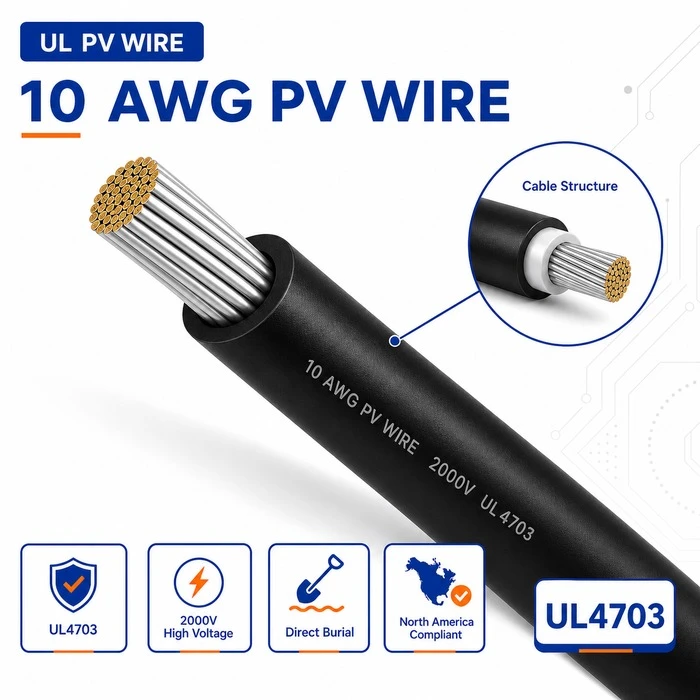

Produktoversikt

10 AWG PV Wire er standard lederstørrelse for boliger og lette kommersielle solcelleinstallasjoner over hele Nord-Amerika. Oppført under UL 4703, oppfyller den kravene i National Electrical Code for fotovoltaiske kilde- og utgangskretser. Med en kobberleder vurdert for 600V, 1000V eller 2000V DC avhengig av konfigurasjon, håndterer den streng-nivåstrømmen til de fleste solcelleanlegg i boliger med komfortabel margin.

For solcelleinstallatører som jobber i det amerikanske og kanadiske markedet, er 10 AWG kabelen de oftest strekker seg etter. Det er standard strengtråd for de fleste søknader om boligtillatelse, og inspektørene er godt kjent med spesifikasjonene og kapasitetsvurderingene.

Spesifikasjoner

Parameter	Spesifikasjon
Trådmåler	10 AWG
Dirigent	Strandet fortinnet kobber
Spenningsklassifisering	600V/1000V/2000V DC
Isolasjon	Tverrbundet-polyetylen/
Temperaturvurdering	90 grader våt, 150 grader tørr
Motstand mot sollys	Motstandsdyktig mot sollys /
Ampasitet (90 grader)	~40A
Jakke	Enkelt-lags XLPE-isolasjon
Oppføring	UL 4703
NEC-bruk	Fotovoltaiske kildekretser, utgangskretser
Farge	Svart, rød eller tilpasset

Kjernebruk

10 AWG PV-ledning dekker brød-og-smørledningsbehovet til solenergi i boliger. Den kobler sammen individuelle paneler i en streng, forlenger modulledninger til koblingsboksen på taket, og går fra arrayet til hurtigavstengningsenheten eller kombinatoren. Dens kapasitet håndterer komfortabelt utgangen til standard boligmoduler, typisk 10–15A per streng, med sikkerhetsfaktoren som NEC krever.

Modulstrengledning

Den primære bruks. 10 AWG-ledningen kobler paneler i serie innenfor en streng og fører strengstrømmen til det første DC-frakoblings- eller kombineringspunktet. Den er dimensjonert for å tilfredsstille NEC 690.8-ampasitetskravene for de fleste boligstrengkonfigurasjoner uten å trenge reduksjon av rørfylling i typiske installasjoner.

Blyforlengelser på taket

Når fabrikkmonterte- modulledninger er for korte til å nå koblingsboksen eller kanalens inngangspunkt, gir 10 AWG PV-ledning forlengelsen. Dens fleksibilitet og sollysbestandige-jakke gjør den godt egnet for ruting på utsatte tak.

Hjem Kjør til inverter eller rask avslutning

I mange boligsystemer bærer 10 AWG-ledning strengutgangen fra taket ned til omformeren, utstyr for hurtig avstengning eller DC-frakobling. For typiske boligavstander og strømnivåer gir den tilstrekkelig kapasitet uten å øke størrelsen.

Applikasjonsscenarier

Solenergi for boliger (3–12 kW)

Dette er kjernemarkedet for 10 AWG PV Wire. Et typisk boligsystem bruker to til fire strenger med 8–15 paneler hver, med strengstrøm i området 10–15A. De fleste lokale tillatelseskontorer og AHJ-er er vant til å se 10 AWG på PV-planer for boliger.

Små kommersielle taksystemer

For mindre kommersielle installasjoner som kontorer, butikker, små varehus, der strengstrømmen holder seg innenfor boligklassenivåer, gir 10 AWG-ledning den samme pålitelige ytelsen. Den brukes ofte til strengkabling selv i kommersielle systemer som bruker tyngre ledning for DC-hjemmekjøring.

Modul-Level Power Electronics

I systemer som bruker mikroinvertere eller DC-optimalisatorer, kobler 10 AWG-ledning enhetens utgang på modul-nivå til trunkkabelen eller koblingsboksen. Strømmen per-modul er godt innenfor en kapasitet på 10 AWG, og ledningsfleksibiliteten forenkler ruting rundt modulrammer og racking-maskinvare.

Valgguide

10 AWG PV-ledning er det riktige valget for de fleste strengkablinger i boliger og lette kommersielle PV-kretser der strengstrømmen holder seg under ca. 30A (etter NEC 690.8-korreksjon). Det er standardutgangspunktet for design av boligsystemer i Nord-Amerika.

Gå opp til 8 AWG når strengstrømmen er høyere, når rørfylling krever en større leder, eller når hjemmekjøringsavstanden skaper spenningsfall. Gå ned til 12 AWG bare når kretsstrømmen er lav nok og AHJ tillater det, vanligvis i svært små systemer eller spesifikke ledningsapplikasjoner på modul-nivå.

FAQ

Spørsmål: Hva er forskjellen mellom PV Wire og USE-2?

A: PV-ledning oppført under UL 4703 er spesielt designet og testet for solcelleanlegg. Den kan brukes i både jordede og ujordede PV-systemer. USE-2 er vurdert for underjordisk serviceinngang, men er også akseptert for solcellebruk i mange jurisdiksjoner. PV Wire tilbyr generelt bredere applikasjonsdekning under NEC artikkel 690.

Spørsmål: Kan 10 AWG PV-ledning brukes i kanal?

A: Ja. Den er egnet for installasjon i rør, kabelskinne eller som eksponert enkeltlederkabel i utendørs PV-applikasjoner. Ampasiteten bør justeres for rørfylling i henhold til NEC-tabell 310.15.

Spørsmål: Er denne ledningen egnet for direkte begravelse?

Svar: Standard PV-ledning er vurdert for sollyseksponering og utendørs bruk, men er ikke spesifikt oppført for direkte nedgraving med mindre produktet har en direkte nedgravingsvurdering. For underjordiske kjøringer, bruk PV-ledning med direkte nedgraving eller installer i en klassifisert kanal.
