Produktoversikt

25 mm DC-solcellekabel er den tyngste lederen i TUV-solcellekabelserien, spesialbygget- for likestrømledninger og hovedmaterkretser i stor-solcelleinstallasjoner. Ved denne kabelstørrelsen er jobben ikke lenger strengkabling eller oppsamling på middels-nivå - det er kraftoverføring. Kabelen bærer den aggregerte utgangen av hele arrayseksjoner over avstander der hver brøkdel av en prosent i linjetap påvirker prosjektøkonomien.

Med en 25 mm² flertrådet fortinn kobberleder og dobbelt-lags tverrbundet-isolasjon, gir den den laveste motstanden per meter av enhver kabel i serien. For bruks-solenergianlegg, store industrianlegg og sentraliserte inverterarkitekturer, er dette kabelen som beskytter energiutbyttet der lettere størrelser rett og slett ikke kan gjøre jobben.

Tekniske parametere

Parameter	Spesifikasjon
Lederstørrelse	25 mm²
Ledermateriale	Tinnet kobber, fler-trådet
Kabeltype	Enkel- PV DC-kabel
Nominell spenning	1000V AC/1500V DC
Isolasjon	Elektron-tverrbundet-halogen-fri forbindelse
Ytre skjede	UV-stabilisert halogen-fri forbindelse
Temperaturområde	-40 grader -90 grader
Kort-kretstemperatur	250 grader (5s)
Min. Bøyeradius	4× ytre diameter
Ca. Ytre diameter	11,5–12,5 mm
Ca. Vekt	~310 kg/km
Flammeytelse	Lite røyk, halogen-fri, flammehemmende-
Farge	Svart, rød eller tilpasset
Sertifiseringsgrunnlag	TUV PV kabel standard

Kjernebruk

DC-stamledninger og hovedmatere

25 mm kabel fungerer som ryggraden i DC-strømruting i store installasjoner. Den kobler kombineringsboksutganger til inverterstasjoner, DC-fordelingsskap eller transformator-koblet konverteringsutstyr, og fører den aggregerte strømmen til flere strenggrupper over avstander som ville forårsake uakseptable tap med lettere leder.

Langdistanse DC-overføring

Når utstyrsplassering skaper kabelbaner som overstiger 60 til 100 meter, holder 25 mm kabel spenningsfallet innenfor grensene som prosjektøkonomien krever. Dette er normen i bakkemonterte-solparker der inverterstasjoner sitter sentralt og arrayfelt strekker seg utover i alle retninger.

Høye-strømlagringskretser

I store-solenergi-pluss-lagringsprosjekter kan likestrømkretsene mellom batteristativ, likestrømsbusser og strømkonverteringssystemer føre betydelig strøm. 25mm kabel gir ledermassen disse kretsene krever for sikker og effektiv drift.

Applikasjonsscenarier

Utility-Scale Solar Farms

I megawatt-solfarmer utgjør 25 mm-kabelen den viktigste DC-innsamlingsryggraden. Den kobler feltkombinasjonsbokser til sentrale omformerstasjoner på tvers av avstander som vil tappe energi med lettere kabel. Utover elektrisk ytelse, tåler dens mekaniske robusthet realitetene med stor-feltinstallasjon, grøfting, rørtrekking og de generelle håndteringskravene til byggeplasser som dekker hektar med åpen mark.

Industrielle anlegg med fjernstyrte inverterrom

Store fabrikker og industrikomplekser plasserer noen ganger inverterutstyr i dedikerte elektriske rom langt fra taket på taket, på tvers av bygningen, ned et stigerør, gjennom en kabelskuff og inn i et koblingsrom . 25mm kabelen bygger bro over disse bygningslengde-rutene effektivt, og opprettholder overføringskvaliteten der lettere kabel stille vil kaste bort energi over hver meter av banen.

Sentralisert inverterarkitektur

Prosjekter som bruker sentralisert vekselrettertopologi, for eksempel hvor én eller noen få store vekselrettere betjener hele arrayet, konsentrerer likestrøm til færre, tyngre kretser. Disse stammelinjene er akkurat det 25 mm kabelen er designet for. Den gir ledermassen som trengs for å håndtere høy aggregatstrøm uten overdreven oppvarming, og dens lavere motstand per meter forbedrer direkte -tur- og retureffektiviteten til DC-siden.

Spenningsfallreferanse

Følgende figurer gir generell veiledning for foreløpig kabelvalg. Faktiske verdier avhenger av ledertemperatur, installasjonsmetode og omgivelsesforhold.

Nåværende	Enveis-avstand	Ca. Spenningsfall
80 A	50 m	~2,9 V per leder
80 A	100 m	~5,8 V per leder
100 A	50 m	~3,6 V per leder
100 A	100 m	~7,2 V per leder

Disse verdiene er basert på standard ledermotstand ved 20 grader. Ved høyere driftstemperaturer vil faktisk spenningsfall være noe større.

Valgguide

25 mm DC solcellekabel er ikke en generell-kabel - det er en hovedkabel-. Velg det når kretsen er en DC-hovedmater, ikke en strengledning eller oppsamlingslinje på mellom-nivå. Nærmere bestemt:

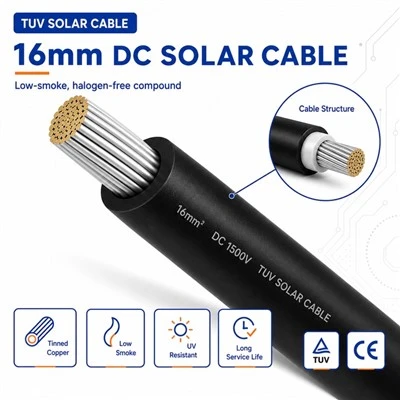

Aggregert kretsstrøm overskrider det 16 mm kabelen håndterer innenfor termiske grenser
Kabelrutingsavstanden er lang nok til at spenningsfall blir en meningsfull designbegrensning
Prosjektet bruker sentralisert inverterarkitektur med tung DC-samling
Energiutbyttemodellering viser at ledertap i lettere kabelstørrelser reduserer prosjektavkastningen

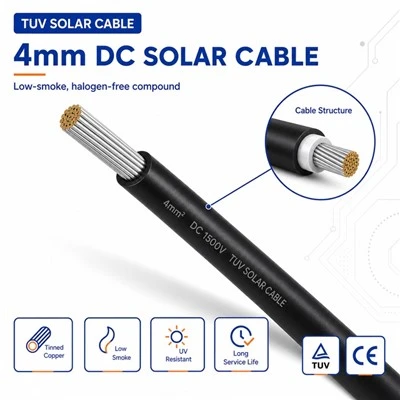

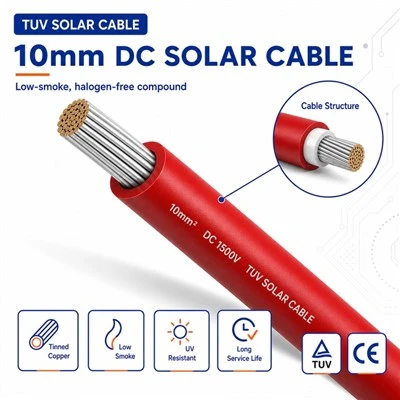

For standard ledningsledninger, modulforbindelser eller korte boligkjøringer, er de lettere størrelsene i TUV-området (4 mm–10 mm) mer passende . 16mm fungerer som mellomalternativet for kretser som trenger mer enn samlekabel, men mindre enn full trunk-kapasitet.

Kvalitet og samsvar

Produktet er produsert under krav til TUV fotovoltaisk kabel med fabrikkkvalitetskontroll som dekker:

Inngående råvarekontroll
Ledermotstand og dimensjonsverifisering
Isolasjonstykkelse og konsentrisitetstesting
Spenningsmotstands- og isolasjonsmotstandstesting
Prøvetaking av ferdig produkt og visuell inspeksjon

Spesifikke testrapporter, samsvarsdokumentasjon og sertifiseringsmateriell kan koordineres basert på prosjektkrav og destinasjonsmarked.

Frakt og håndtering

25 mm kabel leveres på tretromler eller kraftige-sneller som er egnet for sjøfrakt og levering på prosjektstedet. Ved ca. 310 kg per kilometer bør emballasje- og transportplanlegging ta hensyn til håndteringsutstyr på mottaksstedet. Standardlengder, tilpasset skjæring og privat-merking er tilgjengelig for prosjekt- og OEM-bestillinger.
