Slik beregner du spenningsfall og strømtap for DC-kabel for solenergi

01Rask svar

02Spenningsfall er en ytelsessjekk, ikke en ampasitetssjekk

Spenningsfall beskriver spenning tapt i ledermotstand mens strømmen flyter. Ampacity adresserer ledertemperatur under installerte forhold. En kabel kan passere den ene kontrollen og mislykkes i den andre, så EPC-beregninger bør holde dem som separate godkjenningsporter.

IEC 62548-1 plasserer DC-matrisekabling innenfor PV-arraydesignkrav. Produktstandarder som IEC 62930 definerer kabelproduktet; de velger ikke prosjektvei, gjeldende sak eller tapsmål.^[1][2]

03Samle inn data før du åpner en kalkulator

Registrer krets-ID, en- fysisk rutelengde, positive og negative veilengder hvis ulik, design-/driftsstrømtilfelle, driftsspenningsgrunnlag, ledermateriale og -størrelse, maksimal ledermotstand, ledertemperatur, parallelle veier, tilkoblingstillatelser og tapskriteriet for prosjektet.

Ikke bruk modul-for å-invertere rett-linjeavstand når den installerte ruten følger rader, fall, skuffer og serviceløkker. Som-bygd ruteendringer bør utløse omberegning.

04Velg riktig motstand

IEC 60228 spesifiserer lederens nominelle arealer og motstandskrav for gjeldende isolerte kabelledere. For et ferdig produkt, bruk den kontrollerte produsentens verdi som passer til lederen og størrelsen i stedet for et generisk online diagram.^[3]

Kobbermotstanden stiger med temperaturen. En maksimal motstand på 20 grader er nyttig for sammenligning av anskaffelser, men den endelige-driftsberegningen bør bruke den godkjente temperaturmetoden. Kontakt- og termineringsmotstand kan også trenge tillegg når prosjektmetoden krever det.

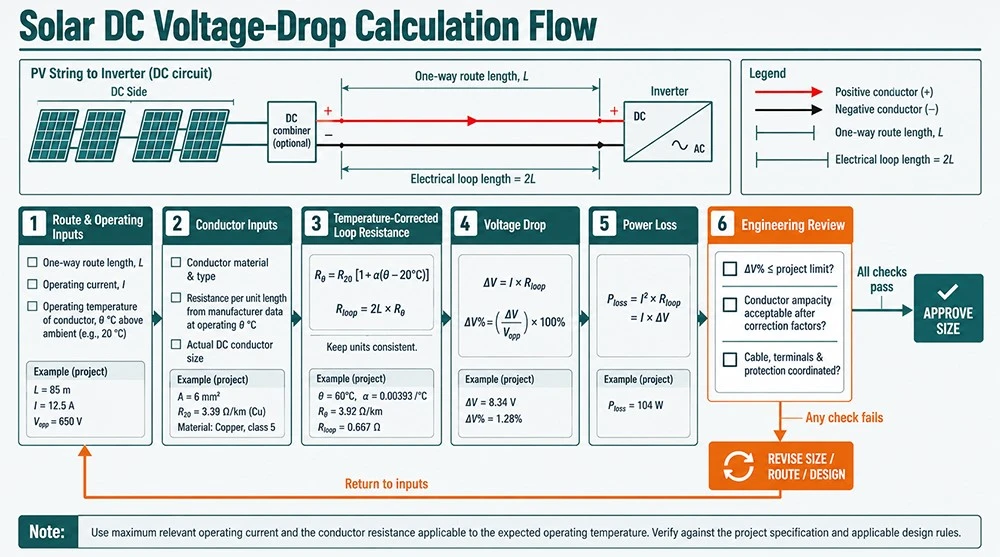

05Påfør formelen i en kontrollert sekvens

For like positive og negative lengder blir Lpositiv + Lnegativ 2 × L. Ikke legg til faktoren to igjen hvis den medfølgende lengden allerede er total kretslengde.

06Bearbeidet eksempel: 4 mm² vs 6 mm²

Anta 60 m enveis-, 14 A, 800 V driftsspenning og, kun for en skjermsammenligning, SINELINK-sideverdier ved 20 grader: 5,09 Ω/km for 4 mm² og 3,39 Ω/km for 6 mm². Sløyfemotstanden på 4 mm² er 0,6108 Ω, fall 8,5512 V, fall 1,069 % og tap 119,72 W. Sløyfemotstanden på 6 mm² er 0,4068 Ω, fall 5,6952 V, fall 0,712 % og tap 79,73 W.

Disse tallene godkjenner ikke noen av størrelsene fordi temperaturkorreksjon, installert kapasitet, koblingspassning og prosjektkriteriet forblir åpne. Eksemplet viser metoden og den motstandsdrevne-forskjellen.

07Håndter parallelle ledere og ulik rute

Parallelle ledere krever verifisert lik lengde, konstruksjon, ruting, terminering og strømdeling. Beregn ekvivalent motstand ved å bruke det faktiske parallellarrangementet; ikke del motstand med antall baner med mindre lik deling er rettferdiggjort.

Når positive og negative ruter er forskjellige, kalkuler hver sti separat. Legg til tilkoblings- og enhetstap bare hvis prosjektdefinisjonen sier at de hører hjemme i kabel-kretstapsbudsjettet.

08Tolk resultatet kommersielt

En større leder reduserer resistivt tap, men øker kostnadene for kobber, vekt, trommel og installasjon. Oversett wattap til årlig energi bare med forsvarlig irradians, drifts-strømfordeling, tilgjengelighet og energiverdi-antakelser.

Innkjøp bør sammenligne kompatible alternativer ved å bruke installerte kostnader og-livssykluskostnader. En liten kalkulert besparelse på én kort lead rettferdiggjør kanskje ikke en oppskalering; gjentatte lange løp kan gi et annet svar.

09Beregning QA og godkjenning

Sjekk enheter, sløyfelengde, strømtilfelle, spenningsgrunnlag, motstandstemperatur og desimaler. La en annen ingeniør reprodusere beregningen fra de registrerte inngangene. Beregn på nytt etter endring av modul, rute, kabel, gruppering eller kobling.

Publiser kalkulatorutganger med forutsetninger og versjonskontroll. Et skjermbilde uten formler, inndata herkomst eller revisjonshistorikk er svakt designbevis.

Fortsett klyngreeisen gjennom:ruteantakelser for høy-temperatur; solcellekraftstasjon kabelløsning.

10Ofte stilte spørsmål

Hva er den grunnleggende DC-spenningsformelen for-solenergi?

For like utgående og returveier, ΔV=2 × L × I × R, ved å bruke en-lengde og motstand per lengdeenhet ved den aktuelle temperaturen.

Hvorfor dobles kabellengden?

Strøm går gjennom både positive og negative ledere. Ikke dobbel igjen hvis inndata allerede er total sløyfelengde.

Bør jeg bruke åpen-kretsspenning?

Bruk spenningsgrunnlaget som kreves av prosjektytelsesmetoden og oppgi det. Maksimal-spenningssikkerhet og driftsspenningsfall-kontroller tjener forskjellige formål.

Hvilken strøm skal brukes?

Bruk det aktuelle drifts- eller designtilfellet definert av prosjektmetoden. Dokumenter om det er maksimal-strømstrøm, et annet driftstilfelle eller en spesifisert konservativ verdi.

Er 1 % alltid grensen?

Nei. Tillatt fall er et prosjektdesign og økonomisk kriterium i henhold til gjeldende krav.

Beviser et lavere spenningsfall kabelsikkerhet?

Nei. Strømstyrke, beskyttelse, isolasjonsvurdering, miljø, termineringer og samsvar med koden forblir atskilt.

Kan kobberresistivitet erstatte produktmotstand?

Det kan støtte tidlig sammenligning, men kontrollert maksimal motstand fra produsenten er normalt å foretrekke for en -spesifikk sjekk for sluttproduktet.

Hvordan påvirker temperaturen spenningsfallet?

Høyere ledertemperatur øker kobbermotstanden og derfor fall og tap ved samme strøm.

Hvordan skal parallellkabler beregnes?

Bruk den tilsvarende motstanden til det verifiserte arrangementet og bekreft lik strømdeling og matchende avslutninger.

Når skal regnestykket gjentas?

Etter enhver endring av krets, modul, strømantakelse, rute, leder, temperatur, parallellarrangement eller avslutning.

11Teknisk notat

Denne artikkelen er pedagogisk design og innkjøpsstøtte. De innkjøpte standardene, godkjente produktdokumenter, lokale krav, prosjektberegninger og ansvarlig godkjenningsmyndighet forblir kontrollerende.
