BESS-kabelvalgveiledning: DC-strømkabler, dimensjonering, spenning og sikkerhet



Lagringssystemer for batterienergi inneholder flere forskjellige kabeloppgaver: celle- og modulforbindelser, rack-til-kombi- eller DC-bussforbindelser, batteri-til-PCS-matere, AC-utgangskabler, beskyttende-jordledere, hjelpekretser og kommunikasjonsledninger. Hver plikt har forskjellige elektriske, termiske, mekaniske og installasjonsbegrensninger. En kabel som kun beskrives som "batterikabel" eller "1500 V-kabel" er derfor ikke en fullstendig spesifikasjon.

For den overordnede prosjektramme, begynn medkomplett veiledning for batterilagringssystemsom dekker design, sikkerhet, applikasjoner og innkjøp.

For å forstå hvor hver kabel sitter i systemet, se gjennomBESS-komponenter forklartfør du utarbeider kabelplanen.

For strømbanen for lading og utlading, sehvordan et batterilagringssystem fungererog spore DC- og AC-målegrensene.

Hvilke kabler brukes i en BESS?

Anleggsarkitektur og kabelplikter kan krysssjekkes- iC&I BESS praktisk veiledning.

SINELINKs gjeldende kabelkategori kan gjennomgås underenergilagringskabler; bekrefte nøyaktig produktside, datablad og sertifiseringsomfang før publisering eller anskaffelse.

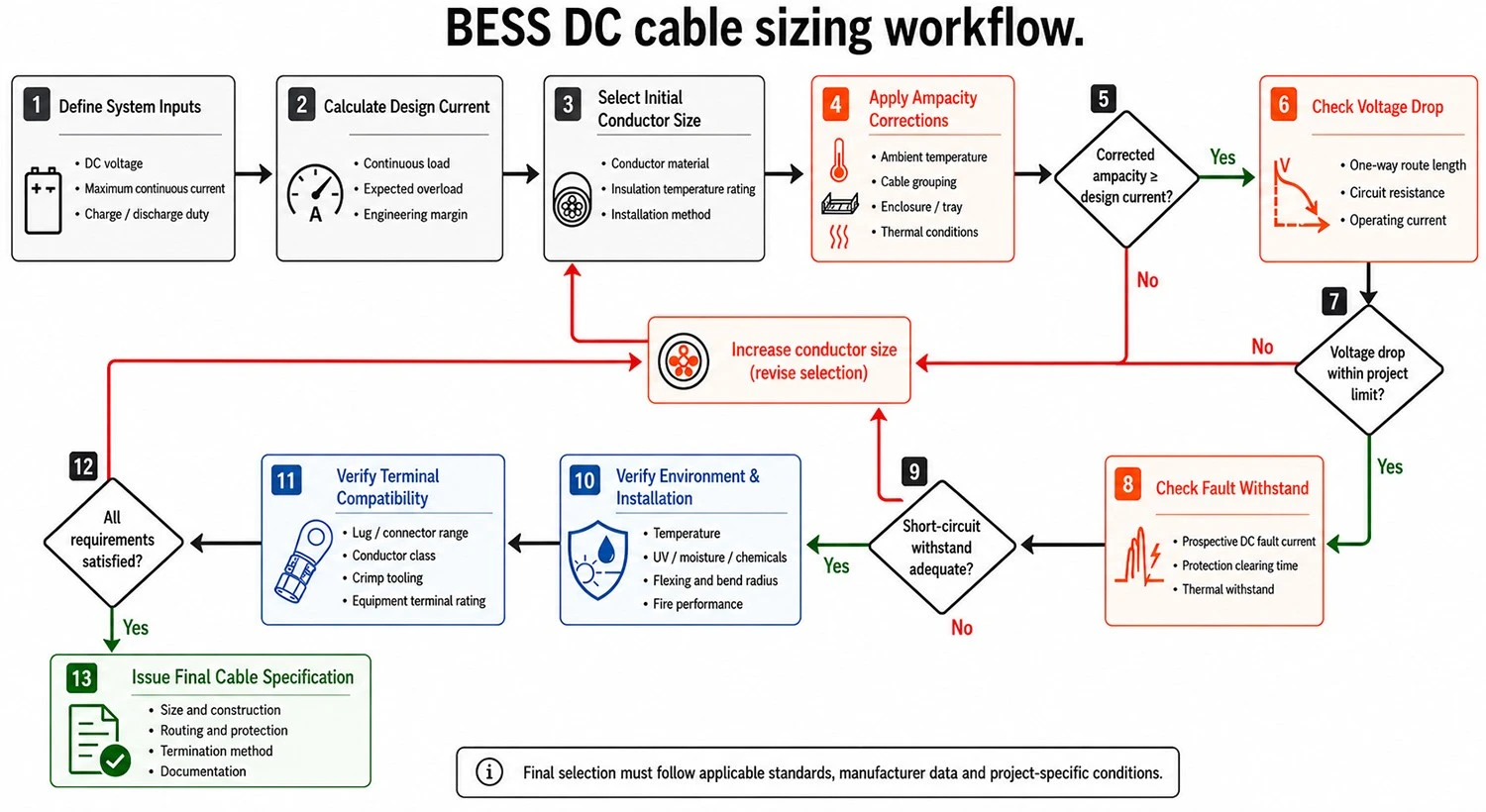

Trinn 1: definer maksimal systemspenning

Kabelspenningen må dekke kretsens maksimale beregnede spenning, inkludert lader- eller PCS-grenser, batteriseriekonfigurasjon, ladetilstand, temperatureffekter og transienter adressert av designet. Det laveste-elementet blant kabel, kontakt, terminal, sikring, kontaktor, frakobling og nippel kan begrense kretsen.

• Registrer nominell, minimum og maksimum likespenning-ikke ett nominelt tall.
• Bekreft konvensjoner for konduktør-til-dirigent og konduktør-til-jordklassifisering.
• Sjekk isolasjonskoordinering, kryp/klaring ved avslutninger og høydeeffekter der det er aktuelt.
• Bruk komponenter som er evaluert for DC-service; AC- og DC-avbruddsadferd er ikke utskiftbare.

For en vanlig C&I spenningsarkitektur, sammenligne kabelplanen med1000V høyspenningsbatterisystem-driftsområde og maksimal strøm.

For 1500V-klasseprosjekter, koordiner isolasjons- og termineringskravene med1331V høyspenningsbatteriplattform-i stedet for å anta at en kabeldesign med lavere-spenning kan gjenbrukes.

Trinn 2: beregn designstrøm og korrigert ampasitet

Systemplikten som driver kabelstrømmen skal komme fraBESS størrelsesguideog den godkjente lade-/utslippsdriftsprofilen.

Kabelstyrke avhenger av lederstørrelse og -materiale, isolasjonstemperaturklassifisering, omgivelsestemperatur, kabinetttemperatur, gruppering, lednings- eller brettarrangement, ventilasjon, driftssyklus og terminaltemperaturgrenser. Designstrømmen bør gjenspeile maksimal kontinuerlig ladning/utladning, overbelastningsprofil, parallelle baner og eventuelle kode-påkrevde faktorer.

Trinn 3: sjekk spenningsfall og strømtap

For en to--DC-krets kan et foreløpig spennings-fallestimat bruke ΔV=2 × L × I × R, der L er en-lengde og R er ledermotstand per lengdeenhet ved den relevante driftstemperaturen. Produsentens maksimale ledermotstand er å foretrekke fremfor en snarvei for rom-temperaturresistivitet. Parallelle ledere, ulik rute, tilkoblingsmotstand og temperatur krever ytterligere gjennomgang.

Det tillatte fallet er en prosjektbeslutning informert om effektivitet, PCS-spenningsvindu, kontrollstabilitet, utstyrsplassering og energitap i livssyklusen. En større leder kan redusere tap, men øker materialkostnad, vekt, bøyeradius, termineringsstørrelse og installasjonsarbeid. Optimaliser det fullstendig installerte systemet i stedet for å velge den største kabelen som standard.

Trinn 4: verifiser kortslutningsmotstand og beskyttelse

For større farekontroll-kontekst, seBESS sikkerhetsguide.

Batterisystemer kan levere høy DC feilstrøm. Ingeniøren bør bestemme potensiell feilstrøm og ryddetid på hvert sted, og deretter verifisere lederens termiske motstand, sikrings- eller bryteroppførsel, kontaktorklassifiseringer, samleskinnekapasitet og terminalintegritet. Parallelle stativer kan bidra samtidig med mindre isolasjon begrenser feilen.

• Bruk prosjektkort-studien og produsentens data-ikke en generisk batteristrømantakelse.
• Bekreft at beskyttelsesenheten avbryter DC ved den faktiske spenningen og tidskonstanten.
• Evaluer polaritetsfeil, jordfeil og isolasjons-overvåkingsarkitektur.
• Vurder prosedyrer for bue-blits og lagret-energi for installasjon og vedlikehold.

Trinn 5: velg leder, isolasjon og kappe

Kobber gir høy ledningsevne og kompakte avslutninger; fortinnet kobber kan støtte korrosjonsbestandighet og fleksible strandede konstruksjoner. Aluminium kan være levedyktig i konstruerte større matere, men krever passende dimensjonering, terminaler, oksidkontroll, termisk ekspansjon og galvanisk kompatibilitet. Det bør aldri erstattes direkte med kobber uten redesign.

Trinn 6: bekreft kompatibilitet med terminal, kontakt og kjertel

En leder med riktig størrelse kan fortsatt svikte ved avslutningen. Tappen eller kontakten må akseptere ledermaterialet, klassen og tverrsnittet; tønnen og krympeformen må matche; kabelens ytre diameter må passe til pakningen eller tetningen; og den sammensatte termineringen må oppfylle kravene til dreiemoment, uttrekk-, miljø og temperatur.

• Godkjent lug/kontakt delenummer og lederområde.
• Kabellederklasse, trådkonstruksjon og plettering.
• Kabelens utvendige diameter og pakning/tetningsområde.
• Krympeverktøy, dyse, strippelengde og inspeksjonskriterier.
• Terminalputemateriale, boltstørrelse, dreiemoment, overflatebehandling og anti-rotasjon.
• Varme-krympe, støvler, fase-/polaritetsidentifikasjon og berøringsbeskyttelse.

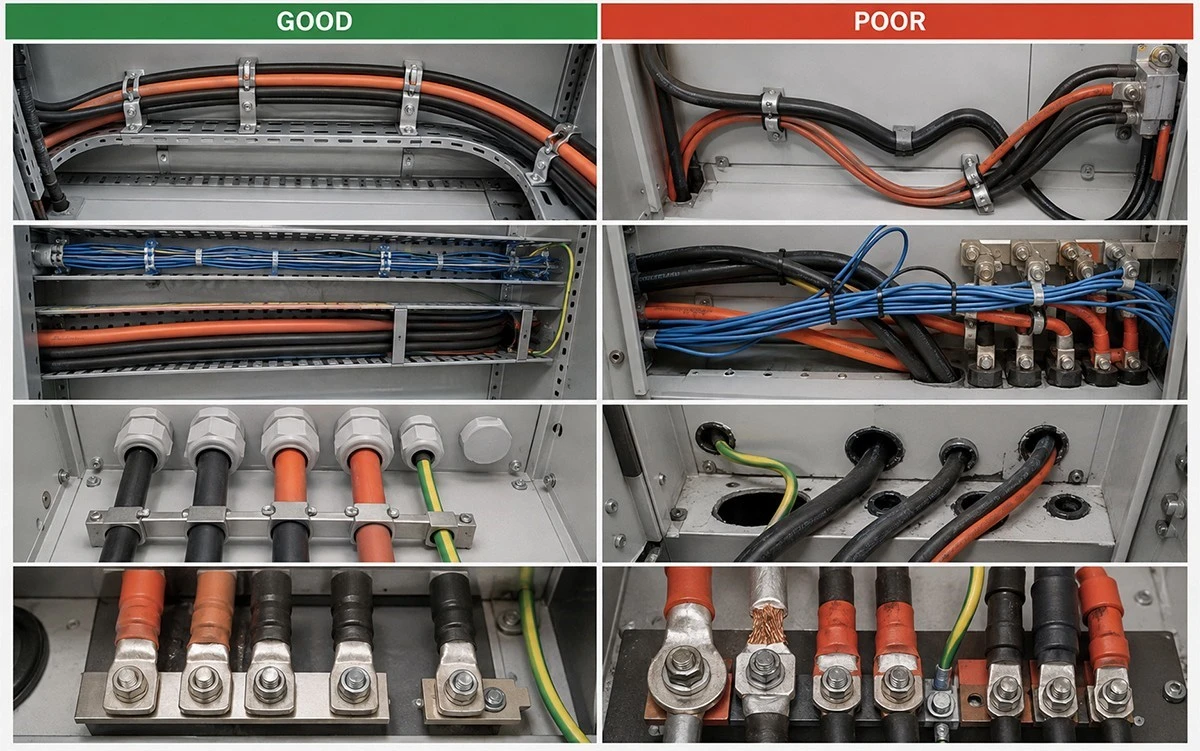

Trinn 7: design ruting og installasjon





Ruting påvirker temperatur, elektromagnetisk kompatibilitet, feileksponering og vedlikeholdsevne. Separer strøm og kommunikasjon etter behov, beskytt kabler mot skarpe kanter og bevegelige deler, bevar bøyeradius, støtte kabelvekt, begrens parallell-baneubalanse og gi tydelige polaritets- og kretsetiketter. I væske-avkjølt utstyr, unngå at kjølevæskelekkasjer eller servicearbeid skader elektriske kabler.

Der tett ruting og termiske forhold er betydelige, koordiner kabeldesignet medvæske-avkjølt industribatteriskapinnhegning og servicetilgang.

BESS kabelstandarder og samsvar

Ingen enkelt global kabelbetegnelse dekker automatisk hver BESS-krets. Produktstandarder, installasjonskoder, utstyrsstandarder og nasjonale krav samhandler. Ingeniøren må identifisere kabelens tillatte bruk, spenning, temperatur, brannytelse og installasjonsmetode, og verifisere gjeldende sertifikater for nøyaktig produsent, fabrikk, modell og størrelse.

Standarder som er oppført her er utgangspunkt, ikke en universell samsvarserklæring. Bekreft gjeldende utgave og jurisdiksjon med designeren, sertifiseringsorganet og myndigheten som har jurisdiksjon.

Sjekkliste for anskaffelsesdokumentasjon

For koordinert PV-side- og batteri-sideruting, bruksolar-pluss-lagringsveiledning.

• Godkjent kabeldatablad med leder-, isolasjons-, kappe-, spennings- og temperaturklassifiseringer.
• Gjeldende sertifikat/databasepost der sertifisering kreves.
• Maksimal ledermotstand og gjeldende informasjon om strømstyrke.
• Ytre diameter, minimum bøyeradius, masse og trommel/trommeldata.
• Kompatibilitetsplan for terminal/lug/gland og godkjent verktøy.
• Krav til type-test, rutine-test og batchinspeksjon.
• Kabelmerking, polaritetsfarger, lengdetoleranser og sporbarhet.
• Krav til fabrikk-, sertifikatinnehaver og endre-varslingskrav.
• Instruksjoner for pakking, forsegling, transport og-oppbevaring.

For tilstøtende kablingsbeslutninger på-siden, bruk den eksisterendeSolar DC-kabel valgveiledning 2026samtidig som PV-kabel og BESS-kabeloppgaver holdes teknisk adskilt.

Den nedlastbareSINELINK PV-kabel produktkatalogkan støtte produktoppdagelse, men den nøyaktige BESS-applikasjonen og godkjent dokumentasjon må fortsatt bekreftes.

Vanlige BESS-kabelspesifikasjonsfeil

• Bruker nominell batterispenning i stedet for maksimal kretsspenning.
• Velge tverrsnitt fra strøm alene uten reduksjon eller spenningsfall-kontroller.
• Ignorerer feilstrøm og DC-beskyttende-enhetsryddetid.
• Forutsatt at alle 1000V eller 1500V kabler har samme tillatte bruk.
• Spesifisere en kabelstørrelse som tappen, kontakten eller pakningen ikke godtar.
• Blanding av kobber og aluminium uten kompatible terminaler og overgangsdesign.
• Ignorerer parallell-kabellengde, ruting og motstandsbalanse.
• Behandle et sertifikat PDF som bevis uten å sjekke modell, størrelse, fabrikk og gjeldende status.

Ofte stilte spørsmål

Konklusjon

Pålitelig BESS-kabling begynner med kretsen og installasjonen-ikke en katalogstørrelse. Juster spenning, korrigert ampasitet, spenningsfall, feilmotstand, materialer, miljø, terminaler, ruting, dokumentasjon og inspeksjon. Denne tilnærmingen reduserer tap som kan unngås, overoppheting, omarbeiding av installasjon og grensesnitttvister på tvers av lagringsanlegget.
